Elementübersicht
aktualisiert 6/12/23
von
Stephanie Krenz

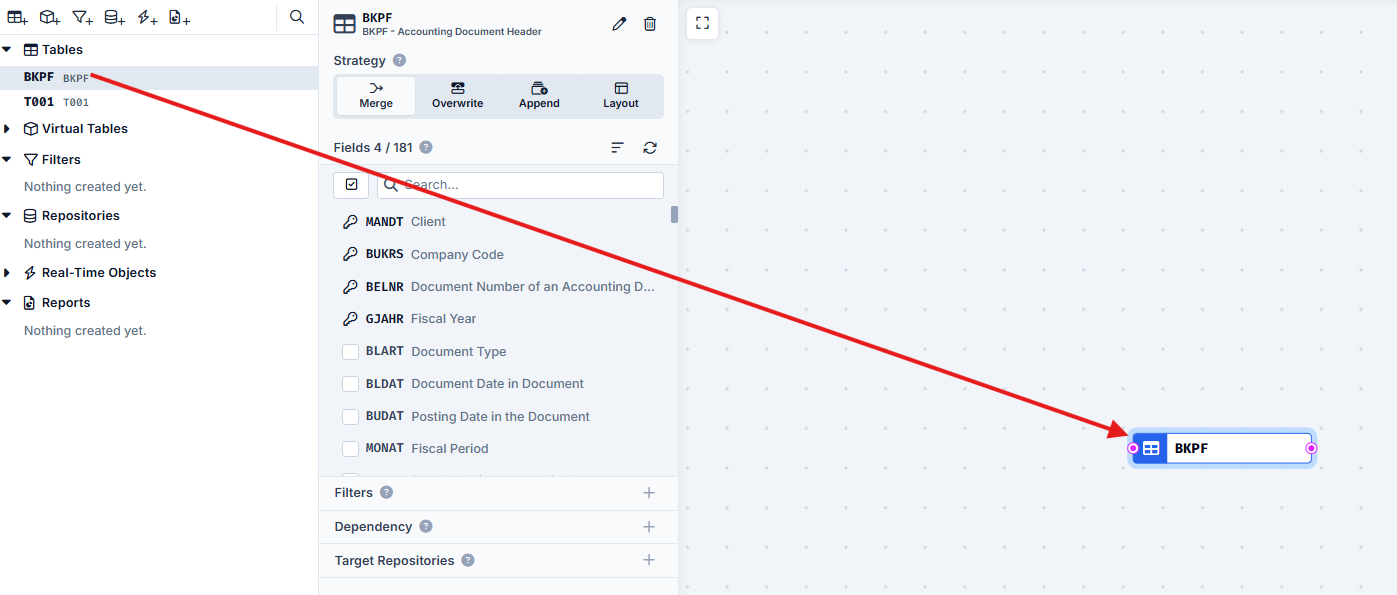

Die Elementübersicht bildet Dir in der Mitte des Package Editor bildlich ab, wie diverse Elemente zusammenhängen und verknüpft sind. Abhängig davon, welches Element Du im linken Bereich wählst, wird die Übersicht in der Mitte geändert oder erweitert. Klickst Du also wie im Screenshot oben auf die Tabelle BKPF, wird sie Dir in der Elementübersicht angezeigt. Da hier noch keine Verknüpfung mit Filtern o.ä. besteht, steht die Tabelle fürs Erste allein in der Übersicht.
Oben links und rechts befindet sich jeweils ein Button, mit dem Du den Bereich links oder rechts aus- und einblenden kannst. Du kannst unten links das von Dir gewählte SAP-System erkennen und Du die Möglichkeit, unten rechts in die Übersicht hinein oder heraus zu zoomen.
Wenn Du im grauen Bereich neben den Elementen die linke Maustaste klickst und hältst, kannst Du mit Verschieben der Maus auch den Bereich verschieben.
Die Übersicht beinhaltet verschiedene Elemente, wie die Knoten (Kästchen) und Verbindungen (Pfeile). Jede Knotenfarbe stellt ein anderes Element dar. Die Symbole links im Knoten helfen Dir ebenfalls, die Elemente zuzuordnen:
- Dunkelblau -> Stellt Tabellen dar (hier T001)
- Gelb -> Stellt virtuelle Tabellen dar (hier VT_001)
- Lila -> Stellt Filter dar (hier BuKrs)
- Orange -> Stellt Repositories dar (hier Demo_Repos)

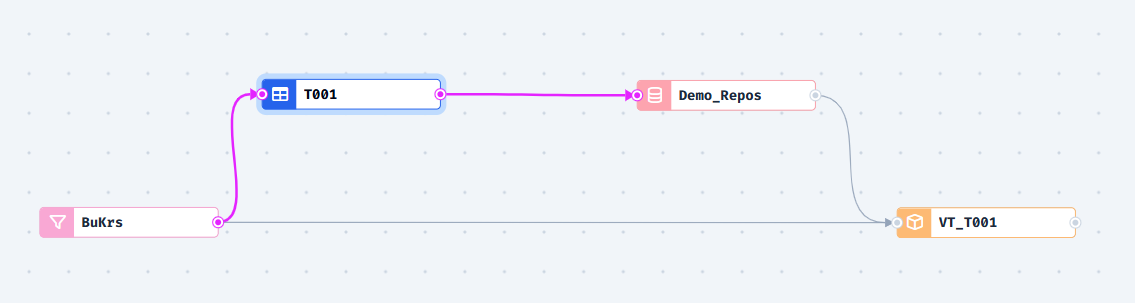

Jenachdem, welchen Knoten Du markierst bzw. anklickst, leuchten die Pfeile blau und zeigen damit die Verbindungen zum markierten Knoten und vom markierten Knoten weg.

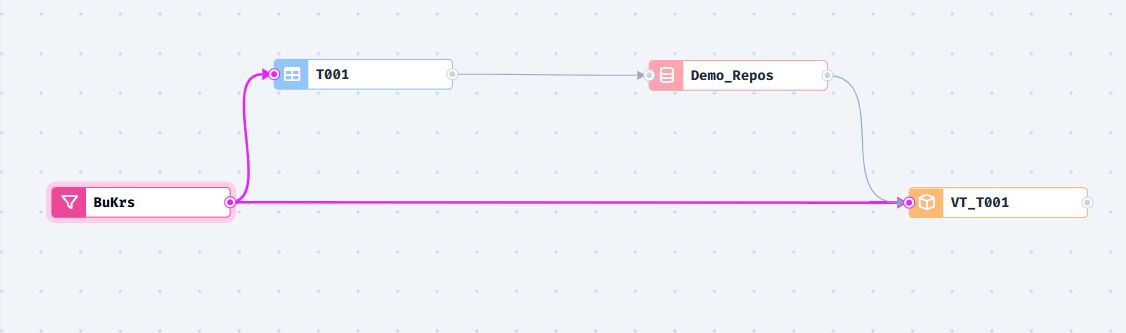

Im nächsten Screenshot bspw. wurde der Filter BuKrs markiert. Die Pfeile zeigen, dass dieser Filter in der Tabelle T001 und in der virtuellen Tabelle VT_001 verwendet wird.

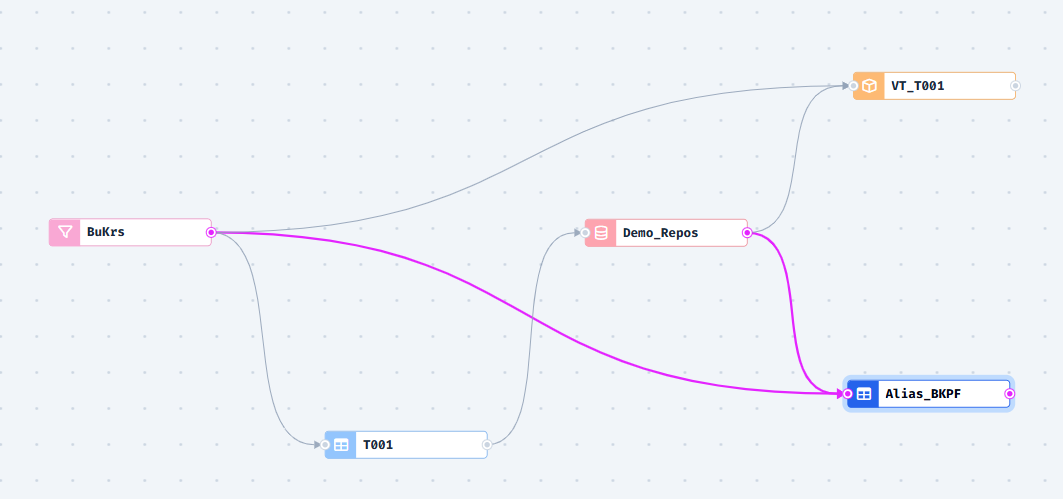

Hinterlegen wir nun auch noch bei einer zweiten Tabelle, bspw. die BKPF, den Filter und das Repository, erkennst Du, dass die Elementübersicht schnell an Komplexität gewinnt. Mit einem Klick auf die neue Tabelle BKPF (hier mit vergebenen Tabellenalias: Alias_BKPF) siehst Du nun auch die Verbindung zum Filter und dem Repository.
